超硬磨料磨具培训（1）-基础知识
超硬磨料磨具培训（1）-基础知识

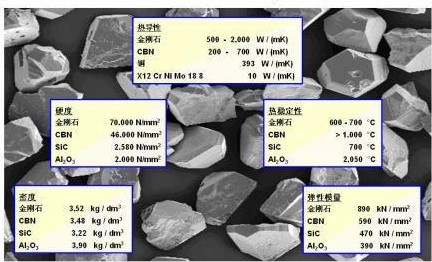

基础知识 A.Properties of Diamond and CBN tool
金刚石和CBN的属性
Machining with diamond and CBN tools
金刚石和CBN工具的加工领域
客户要求对砂轮性能要求
• 要求工件具有好的表面光洁度
Small grit size or砂轮粒度小
High eoneentrat ion or磨料含量高
Additional time for finish grinding光磨增加磨削时间
• Long wheel 1ife require要求砂轮寿命高
Hard bond砂轮硬度高
Large grit size粒度粗
Higher coneentration磨料含量高

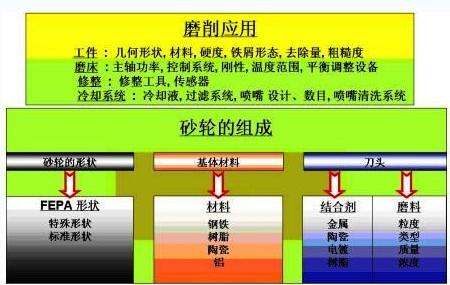

B ComponentS of S／A grinding tool
超硬磨具的组成

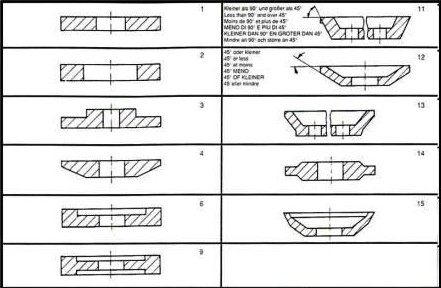

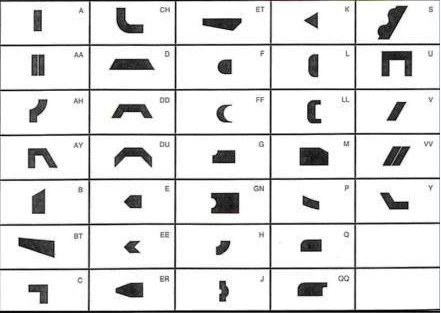

FEPA standard for wheel shapes
砂轮形状的FEPA标准
Comparison of the european and the US/ANSI standards for safety requirements of vitrified CBN grinding wheels
陶瓷CBN砂轮安全测试要求之美国标准与欧洲标准的对比
以上图表明显看出，美国标准与欧洲标准在安全测试要求的明显不同，要求更加严格。 对于回转测试要求，欧洲要求测试速度为使用速度的1.1倍，而美国要求测试速度为使用速度的1.5倍； 对于最小爆破速度，欧洲要求爆破速度为使用速度的1.32倍，而美国未作规定。

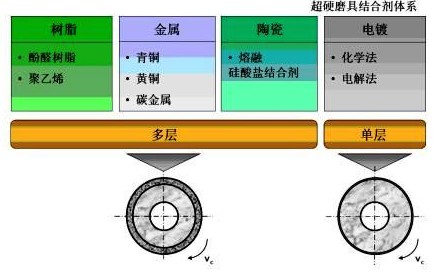

Structures of superabrasive tools
超硬磨具结合剂体系

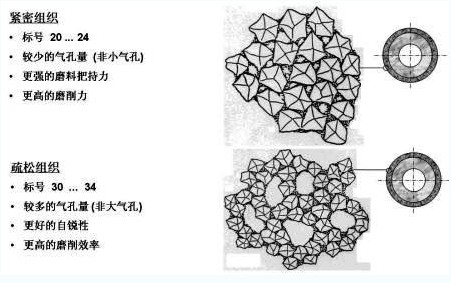

Structures of vitrified superabrasive tools
陶瓷超硬磨具的组织
Surface structures of vitrified superabrasive tools
陶瓷超硬磨具的表面组织
FEPA standard for diamond and CBN grit sizes
金刚石和CBN磨料粒度的FEPA标准
Selection of the correct grit size
选用合适的粒度

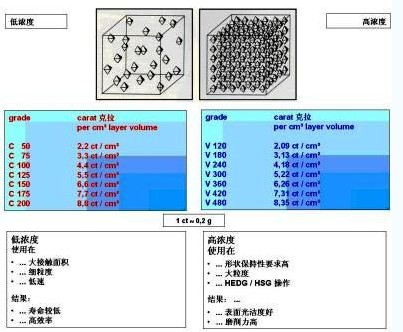

Grade of concentration of superabrasive tools
超硬磨具磨料含量的级别
Influence of Speed Ratio on Effective Roughness Depth of Grinding Wheel
修整速率比对砂轮表面粗糙度的影响

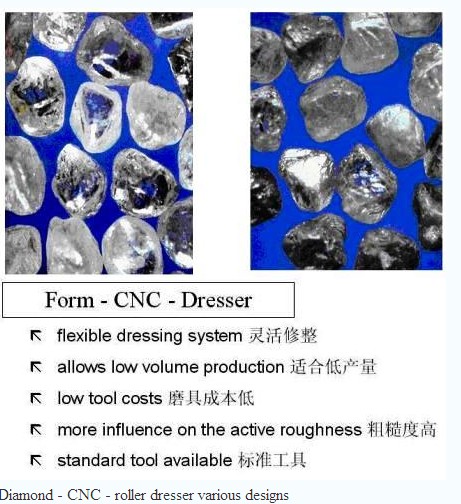

Diamond Grit for Diamond Roller Dresser
用于金刚石滚轮的磨料颗粒
Stationary Dresser—FLIESEN固定修整工具

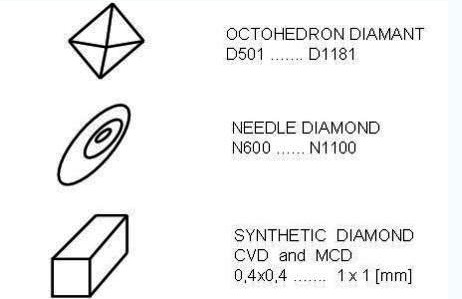

DIAMOND GEOMETRY金刚石颗粒的形状
Stationary Dresser—FLIESEN固定修整工具
DIAMOND GEOMETRY金刚石颗粒的形状
Stationary Dresser—Fliese Cooling固定修整工具的冷却
