扫描电子显微镜（SEM）

扫描电子显微镜（SEM）工作原理

     从电子枪阴极发出的直径20(m～30(m的电子束，受到阴阳极之间加速电压的作用，射向镜筒，经过聚光镜及物镜的会聚作用， 缩小成直径约几毫微米的电子探针。在物镜上部的扫描线圈的作用下，电子探针在样品表面作光栅状扫描并且激发出多种电子信 号。这些电子信号被相应的检测器检测，经过放大、转换，变成电压信号，最后被送到显像管的栅极上并且调制显像管的亮度。 显像管中的电子束在荧光屏上也作光栅状扫描，并且这种扫描运动与样品表面的电子束的扫描运动严格同步，这样即获得衬度与 所接收信号强度相对应的扫描电子像，这种图象反映了样品表面的形貌特征。

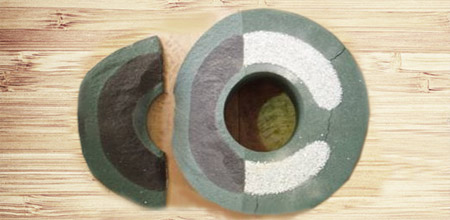

工作案例展示（黑心碳化硅砂轮）

扫描电子显微镜（SEM）下黑心碳化硅砂轮的图片，由图片可以看出，该碳化硅黑心是由于升温阶段临时粘结剂糊精等有机物未能完全被氧化 分解，残留在砂轮中，高温烧结阶段开始挥发，逸出过程中在结合剂中产生大量气孔，使结合剂强度下降。
